Riadiaci systém EIR 005 D

Riadiaci systém stroja EIR 005 D je postavený na báze počítačov typu PC s príslušným programovým vybavením. Obsahuje softvér na rezanie podľa programu, ručné rezanie, na ovládanie a monitorovanie stroja, prípravu programov a na ďalšie pomocné režimy činnosti stroja.

Funkcie:

• vysoká spoľahlivosť

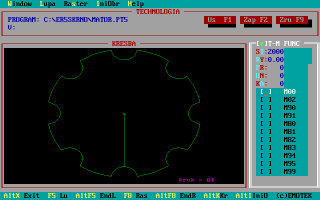

• možnosť kompletnej prípravy riadiacich programov priamo na zariadení (i počas obrábania) s  ich uchovaním na disketách resp. na pevnom disku
• zobrazenie všetkých parametrov procesu, absolútnych, programových a úsekových súradníc, dĺžky obrábacej dráhy a rýchlosti rezania na monitore počítača
• možnosť pokračovania v obrábaní aj po výpadku napájania z miesta, v ktorom nastal výpadok

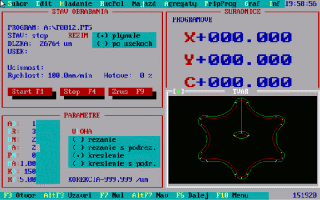

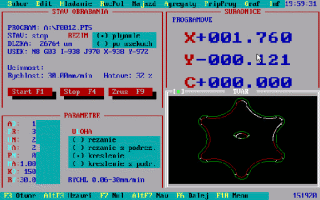

• grafické zobrazenie obrábaného aj korigovaného tvaru s  indikáciou okamžitej polohy nástroja počas obrábania

• ďalšie grafické funkcie (raster, lupa)
• po roztrhnutí rezacieho drôtu počas obrábania možnosť odjazdu na miesto vhodné na navlečenie drôtu a automatického návratu do miesta roztrhnutia
• meranie spotreby rezacieho drôtu (m, kg)
• časové údaje, napr. čas od zapnutia stroja, celkový čas rezania, celkový čas realizácie programu, stopky
• nový podsystém pre výpočet korekcií umožňujúci:
  • výpočet korekčnej dráhy pre riadiace programy, ktoré obsahujú netangenciálne prechody
  • výpočet korekčnej dráhy pre riadiace programy, ktoré nemajú nájazdovú dráhu kolmú na prvý úsek a ďalšie špeciálne výpočty korekčných dráh
  • ďalšie špeciálne výpočty korekčných dráh
• výpočet parametrov pri podrezávaní (korekcia, vyklonenie vodítka …)
• technologický postprocesor s nasledovnými vlastnosťami:
  • možnosť nastaviť technologické parametre generátora na ľubovoľný úsek programu
  • nastavenie stopu na koniec úseku, prípadne aj na ľubovoľné miesto na úseku
  • nastavenie rýchlosti obrábenia do riadiaceho programu
  • grafické funkcie

• nočné vypnutie stroja
• možnosť automatického nájazdu na
  • zadanú absolútnu a relatívnu súradnicu
  • okraj a roh materiálu, stred drážky a stred otvoru
